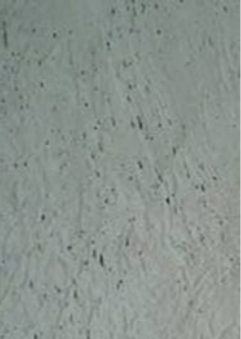

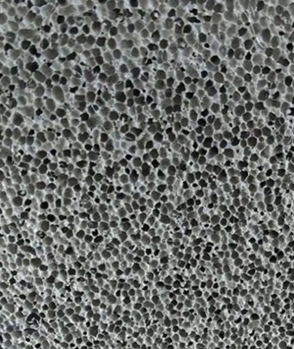

發(fā)泡水泥指的是通過(guò)發(fā)泡機(jī)的發(fā)泡系統(tǒng)將發(fā)泡劑進(jìn)行充分的發(fā)泡，然后將泡沫和水泥漿進(jìn)行均勻的混合之后形成的輕質(zhì)泡沫水泥。形成泡沫水泥之后進(jìn)行一定的施工過(guò)程形成模具成型，再經(jīng)過(guò)養(yǎng)護(hù)的過(guò)程就會(huì)形成一種含有大量封閉氣孔的保溫材料及輕質(zhì)材料?？梢灾圃炫菽u、廚衛(wèi)回填，及保溫板等。

發(fā)泡水泥板裂縫原因分析：

綜合生產(chǎn)發(fā)泡水泥板中的不同階段的一些裂紋的原因分析，。

1、發(fā)泡初始階段的出現(xiàn)的裂紋，料放下后，發(fā)泡漲到到指定的高度，剛好發(fā)泡穩(wěn)定的階段，出現(xiàn)的四角低落，貫穿縱橫的大裂橫，一般是初期的凝固時(shí)間慢或穩(wěn)泡效果差塔模引起；

2、切割后在長(zhǎng)邊縱向，距離試塊3分之2稍稍偏上部位出現(xiàn)一條大的裂縫，主要是發(fā)泡速度比較快，加入速凝材料成分較多，速度曾長(zhǎng)太快，成不均勻的增長(zhǎng)，造成內(nèi)心和外部的水化熱的釋放不一致，成了蘿卜空心！

3、橫向的多條裂縫，階段性水化熱釋放過(guò)大，造成收縮性裂紋，也有可能是水量偏大造成；

4、剛成型時(shí)沒(méi)有裂紋，經(jīng)過(guò)幾天出現(xiàn)的表面和內(nèi)心的龜裂，是水泥失水過(guò)快，造成的收縮開(kāi)裂，建議陰干，做好養(yǎng)護(hù)和澆水，特別是夏天氣溫高了，不宜將大塊放在室外曝曬。
