都說“三分涂料、七分膩子”，這說明膩子的作用是很重要的。從應(yīng)用來講，膩子的作用就是用來打底找平基層，以取得表面涂飾層的平整美觀效果的材料。膩子的品質(zhì)與性能主要取決于原材料的品質(zhì)和性能，綠舟砂漿對產(chǎn)品所用各種原材料的性能、作用機理、材料之間相互關(guān)系都有充分的認(rèn)識和了解，對原材料進行質(zhì)量監(jiān)控，生產(chǎn)過程嚴(yán)格監(jiān)管等，這是保證產(chǎn)品質(zhì)量的關(guān)鍵。

    外墻膩子，是外墻裝飾裝修工程最重要的環(huán)節(jié)，一旦膩子出了問題，外墻刷再好的涂料，也達不到理想效果。綠舟砂漿生產(chǎn)的外墻膩子的產(chǎn)品質(zhì)量在于水泥的品質(zhì)、填料和聚合物添加劑的選擇與應(yīng)用上；在施工上，施工人員對于材料性質(zhì)的熟悉與了解程度，基層、界面、氣候環(huán)境對于外墻膩子性能的影響，施工技藝水平，施工過程中精工細(xì)作、精益求精等等，這些都是高質(zhì)量建筑外墻膩子施工質(zhì)量很重要的因素。

    但遇到膩子層起泡，怎么來解決呢？

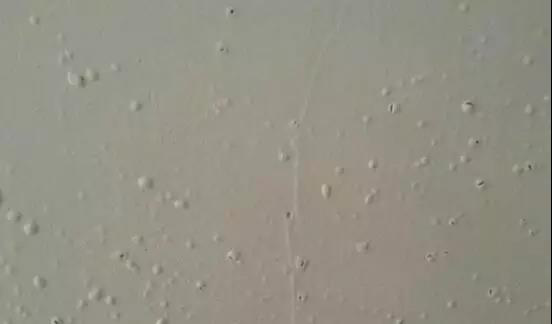

    首先，我們來看看膩子層起泡現(xiàn)象：施工過程中產(chǎn)生氣泡以及過一段時間后，膩子表面起泡。

    分析認(rèn)為產(chǎn)生氣泡的幾個因素：

　　1、基底過于粗糙，批蕩速度過快。

　　2、一次施工膩子層過厚，大于2.0mm；溫度過高，氣體水化速度太快，膨脹產(chǎn)生氣泡。

　　3、基層含水率過高，同時密度太大或太小。由于含有豐富的空隙，且膩子含水率高，因而不透氣，空氣被封閉在空隙空腔內(nèi)，不容易消除。

　　4、施工一段時間后，才在表面出現(xiàn)的爆裂起泡，主要是攪拌不均勻造成的，漿體中含有來不及溶解的粉狀顆粒，施工后，大量吸收水分，溶脹形成爆裂。

　　5、基層水泥養(yǎng)護期未過，堿性太大，導(dǎo)致膩子層在養(yǎng)護期堿性偏高，干燥后留有起泡痕跡。再者就是基層墻體太干，批刮時速度過快，導(dǎo)致膩子層壓住空氣產(chǎn)生氣泡。

解決方法：

　　1、出現(xiàn)大面積起泡的膩子面，在未表干時用刮刀直接壓破小泡口，重新收壓起泡的面層。

　　2、膩子在攪拌均勻后，靜置10分鐘左右后，然后用電動攪拌機再次攪拌后上墻批刮。

　　3、施工第二道或者最后一道面層出現(xiàn)起泡現(xiàn)象，應(yīng)在水印消除前用刮刀進行壓泡破除處理，保證膩子面上不出現(xiàn)氣泡。

　　4、特別粗糙的墻面，一般底料盡可能選擇粗的膩子。

　　5、在墻體過分干燥或風(fēng)大光照強烈的環(huán)境下，先盡可能用清水潤濕墻面，待墻體無明水之后，進行膩子層的施刮。

詳情了解綠舟砂漿官網(wǎng)：www.clwvvv.com
