綠舟水泥基抗裂外墻膩子粉怎么用最合適?在實際施工中，有些客戶為了節(jié)約成本，只批刮一遍綠舟底膩子粉或面膩子粉(綠舟水泥基抗裂外墻膩子粉)，有的客戶為了方便直接批刮兩遍綠舟面膩子粉。這些處理方法都不能達到最好的效果。最合理的施工方法是：先批刮一遍綠舟底膩子粉，干燥后，再批刮一遍面膩子粉。這種處理方法，在外墻墻面施工中抗裂阻裂效果好，造價低，且批刮表面平整。

　　和綠舟水泥基抗裂外墻膩子粉配套使用的綠舟底膩子阻裂作用顯著，它能抵抗基層表面裂縫的產(chǎn)生和發(fā)展，更能對基層墻體進行找平，方便面層膩子的施工同時省工省料。

　　綠舟外墻抗裂膩子粉是以天然高性能高分子材料與無機水硬性材料為主要原料，配以其它專用助劑，采用新工藝研制生產(chǎn)而成的一種粉狀產(chǎn)品。它具有成本低、粘接力強，抗裂性好，施工省時、省力等優(yōu)點，可有效解決建筑外墻用普通水泥砂漿抹面容易出現(xiàn)砂漿底和涂料龜裂、空鼓、脫落等建筑質(zhì)量問題，該產(chǎn)品阻燃、無毒、無味，屬于環(huán)保產(chǎn)品，是綠舟砂漿專門研制替代普通外墻膩子的高新技術產(chǎn)品。

　　綠舟抗裂外墻膩子粉，在施工過程中注意不要出現(xiàn)以下幾個違返操作的情況：

　　一、由于趕工期，在剛粉好的水泥砂漿上或剛脫模膠粘劑面層上批刮膩子。

　　這種情況下，由于水泥砂漿的堿性大，而且內(nèi)部水分含量高，當批刮膩子后，雖然綠舟水泥基抗裂外墻膩子粉透氣性好，但在濕態(tài)下其氣密性也較高，膩子層在水汽的壓力作用下，容易產(chǎn)生氣泡，與基層粘結不牢(特別是在夏季高溫天氣)，及基層水溶性堿性物質(zhì)在氣泡間堆積，破壞膩子粉性能，而且受潮后，造成吸水膨脹，以致起皮剝落。

　　處理方法：

　　1.對水泥砂漿基層和混凝土基層，一定要過養(yǎng)護期后再批刮膩子。

　　2.實在迫不得已

　　①必須用抗堿滲透封閉型的界面劑將基層多涂刷幾遍，進行抗堿封閉處理，干燥后再批刮膩子。

　　②用稀酸處理基層表面使其粗糙，涂刷底漆封閉處理后批刮膩子。

　　二、冬季結冰時，不要批膩子,因為當膩子批刮到基層上，再干燥凝固產(chǎn)生強度的過程中，膩子中的水分結冰時，體積膨脹，會破壞膩子的強度，降低膩子的保護功能。

　　三、在壓光水泥砂漿表面或光滑密實的混凝土表面批刮膩子時：

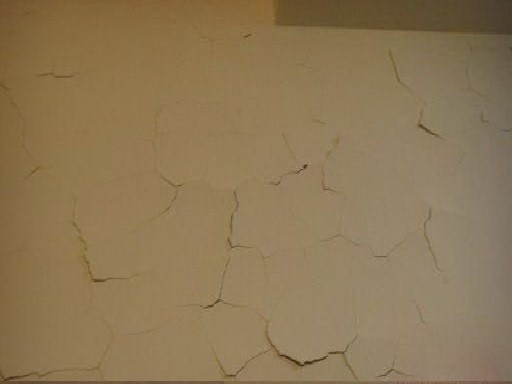

　　當基層表面浮塵沒有清理干凈，而直接批刮膩子時，由于附著力差，極易出現(xiàn)粘貼不牢的現(xiàn)象，當受到雨水沖刷時，易產(chǎn)生氣泡剝落。

　　處理方法：

　?、賹⒒鶎颖砻娣蹓m清理干凈，用角磨機處理光滑墻面使其粗糙，然后再批刮膩子粉。

　?、谌コ』液笈问褂镁G舟界面砂漿后再批刮膩子。

　　在使用綠舟抗裂外墻膩子粉時，請一定要做好以下幾點：

　　1、基層墻面堅實、平整、干燥、無油污、無浮灰?；鶎游詮娀虮砻孢^分干燥的基層應先用封底劑涂刷一道，或噴少量清水潤濕后再施工。

　　2、基層如有明顯不平或裂縫或其它不穩(wěn)定因素，應先進行技術處理，或先小面積試驗并確認后，再大面積施工。

　　3、粉料按：=1：0.4的比例，混合攪拌均勻，放置5-10分鐘后即可使用， 并應在2小時內(nèi)用完。

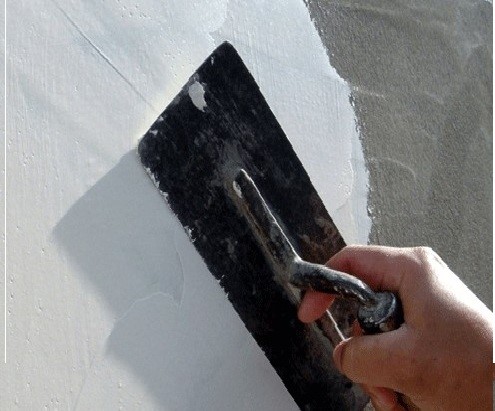

　　4、刮涂方法一般按自上而下，從左到右的順序進行操作，力求均勻，不留接縫痕跡。批刮厚度一次在0.8-1.5mm左右，一般2-3道成活，用量視基層平整度和要求飾面的平整度而定一般用量1.5-2kg/m2

　　5、每遍膩子施工時間每隔4-48小時。

　　6、施工環(huán)境溫度不得低于5℃。

　　7、養(yǎng)護：打磨后淋水養(yǎng)護2-3天，膩子粉層實際干透后方可上涂料。
