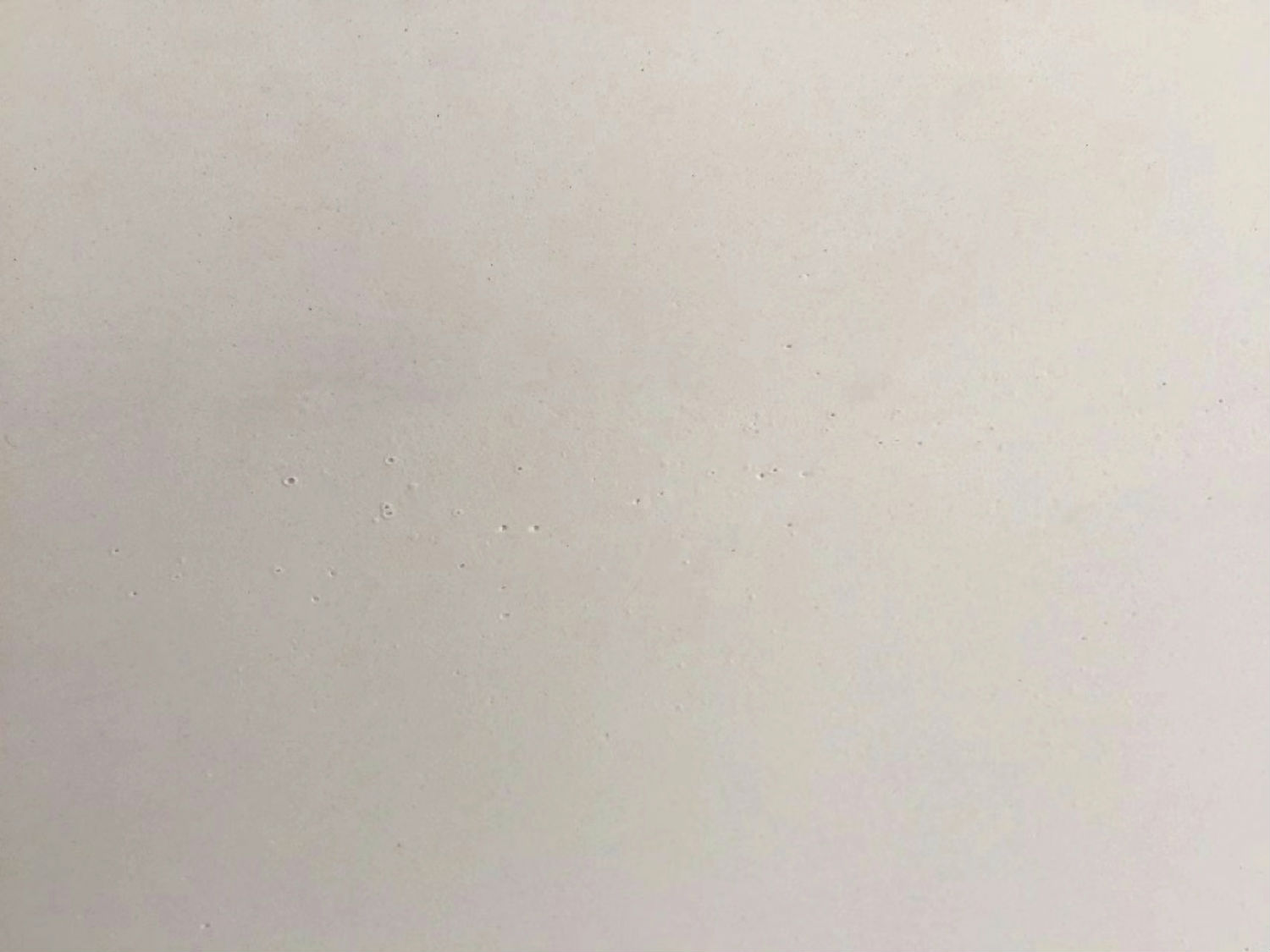

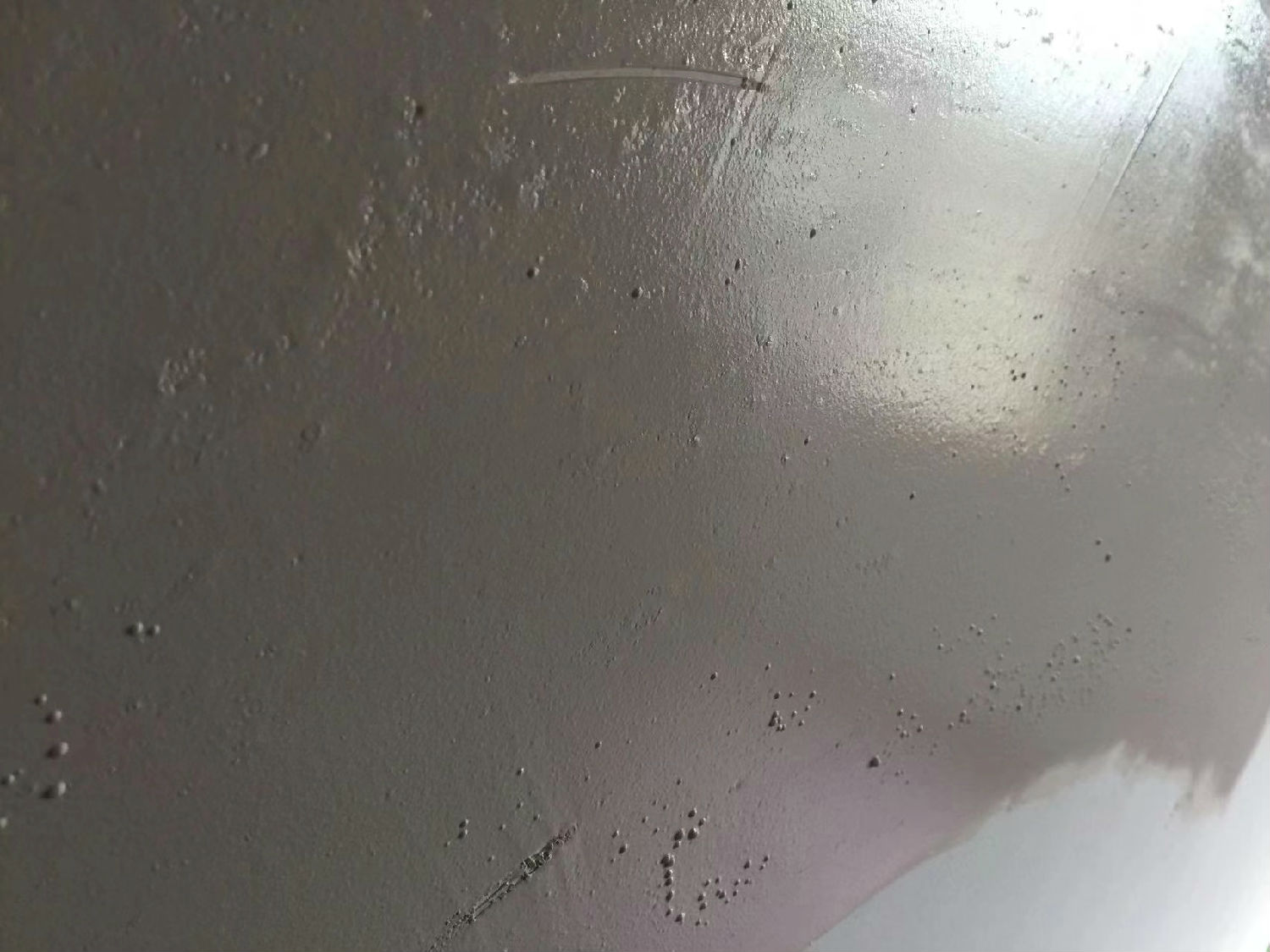

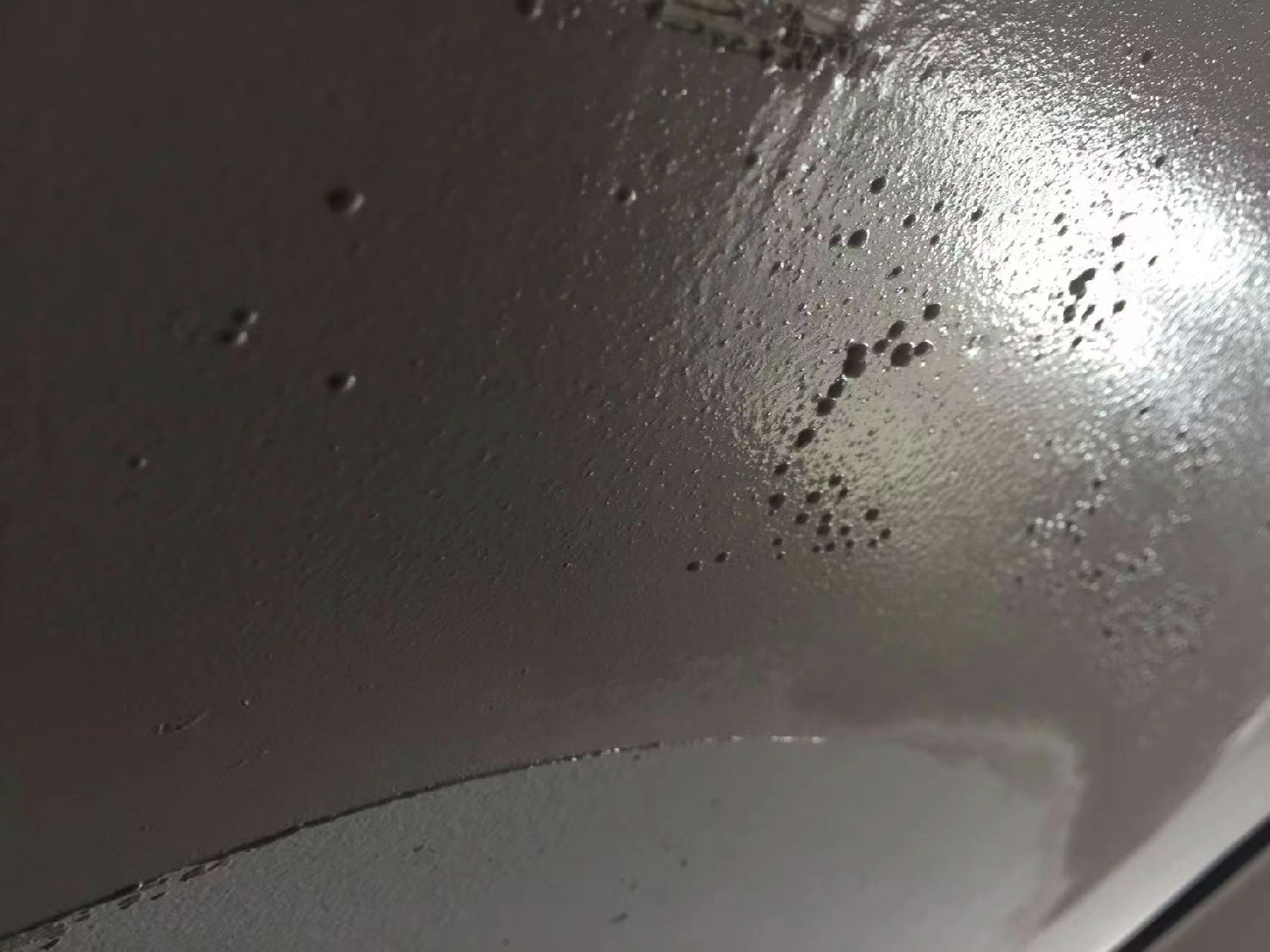

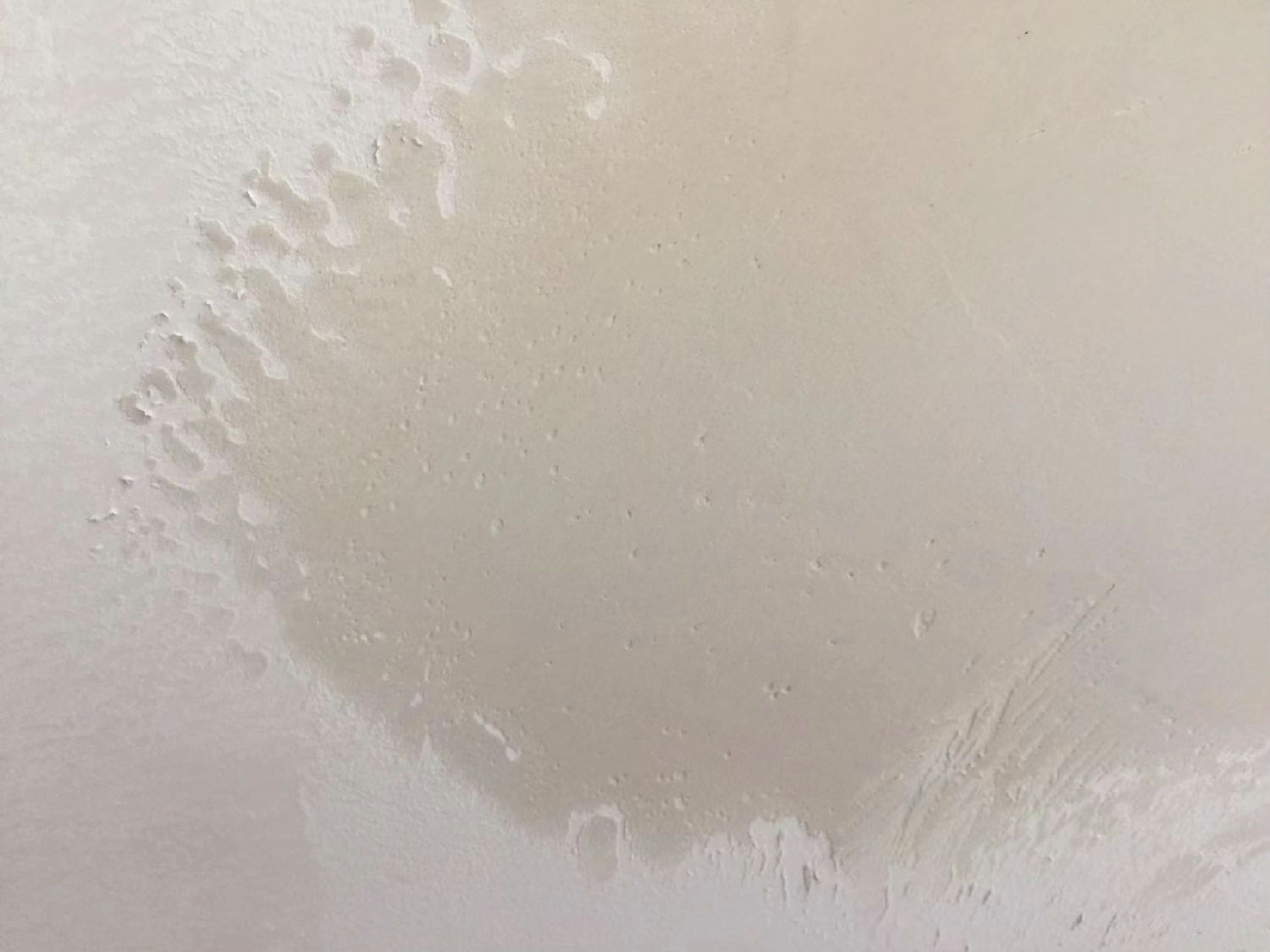

膩子粉起泡造成因素：

1、基層過度粗糙，批蕩的速度過快。

2、一回裝修施工膩子粉層過厚，超過2.0毫米。

3、基層含水率過高，與此同時相對密度過大或太小。由于富含豐富的空隙，且膩子粉含水率高，因而不透氣，空氣被封閉在空隙空腔內，不容易消除。

4、裝修施工一段時期后，才在外表出現(xiàn)的崩裂起泡，主要是拌和不勻稱造成的，漿體中富含來不及溶解的粉狀顆粒，裝修施工后，大量吸收水分，溶脹形成崩裂。

解決方案：

1、出現(xiàn)大面積起泡的膩子粉面，用鏟刀立即壓破小泡口，再次用合適的膩子粉施刮起泡的整體面層。

2、膩子粉一般在攪拌均勻后，靜放10分鐘左右后，然后呢用攪拌器多次拌和后批刮上墻。

3、裝修施工第二條或者較后一條整體面層出現(xiàn)起泡現(xiàn)象，應在水印消除前用刮刀進行壓泡破除處理，保證膩子粉面上不出現(xiàn)氣泡。

4、相當粗糙的墻面，一般底料更好地選擇粗的膩子粉。

5、在墻面過分干燥或大風光照強烈的環(huán)境下，先更好地用清水潤濕墻面，待墻面無明水之后，進行膩子粉層的施刮。

四、打磨難

造成因素：

1、裝修施工時壓的太實或拋光的墻面較難打磨拋光，因為裝修施工時壓的太實或拋光會使膩子粉層的相對密度增大，墻面較結實外表的硬度也會提高。

2、最后一條批刮完較久未打磨拋光的或遇水的如：（潮濕天氣、多雨季節(jié)、墻體滲水等）墻面較難打磨拋光，有的耐水膩子粉屬于慢干型產品，產品特點是：一個月后硬度方能達到最佳，如遇水會加快其硬化效果，上述的兩種情況是使墻面硬度增大所以較難打磨拋光，打磨拋光完的墻面較為粗糙。

3、膩子粉的配法類型不一樣，而混合使用在一起，或配法的占比配制失誤，使產品批刮完后的硬度較高（如：內、外墻膩子粉混合使用等）。

解決方案：

如遇壓的太實或拋光較硬的墻面需要打磨拋光先要用150目的打磨砂紙粗磨一下再用400目的打磨砂紙修紋或再批刮一至二道后再打磨拋光。
