一、起泡現(xiàn)象

　　施工過程中產(chǎn)生氣泡以及過一段時間后，膩子表面起泡。

　　▲產(chǎn)生原因

　?、倩走^于粗糙，批蕩速度過快;

　?、谝淮问┕つ佔訉舆^厚，大于2.0mm;

　?、刍鶎雍蔬^高，同時密度太大或太小。由于含有豐富的空隙，且膩子含水率高，因而不透氣，空氣被封閉在空隙空腔內(nèi)，不容易消除;

　?、苁┕ひ欢螘r間后，才在表面出現(xiàn)的爆裂起泡，主要是攪拌不均勻造成的，漿體中含有來不及溶解的粉狀顆粒，施工后，大量吸收水分，溶脹形成爆裂。

　　▲解決辦法

　　①出現(xiàn)大面積起泡的膩子面，用鏟刀直接壓破小泡口，重新用合適的膩子施刮起泡的面層;

　　②膩子一般在攪拌均勻后，靜置10分鐘左右后，然后用電動攪拌機再次攪拌后上墻;

　　③施工第二道或者最后一道面層出現(xiàn)起泡現(xiàn)象，應(yīng)在水印消除前用刮刀進行壓泡破除處理，保證膩子面上不出現(xiàn)氣泡;

　　④特別粗糙的墻面，一般底料盡可能選擇粗的膩子;

　　⑤在墻體過分干燥或風(fēng)大光照強烈的環(huán)境下，先盡可能用清水潤濕墻面，待墻體無明水之后，進行膩子層的施刮。

　　二、脫粉

　　▲現(xiàn)象

　　施工完成及干透后，用手觸摸有掉粉現(xiàn)象。

　　▲產(chǎn)生原因

　?、賰?nèi)墻膩子粉拋光時間掌握不好，表面已經(jīng)干燥后再進行拋光處理就會脫粉;

　?、谕鈮δ佔臃?，飾面時涂層比較薄，在夏天高溫下，水分揮發(fā)很快，面層未能足夠的水分進行固化，因而容易脫粉;

　?、郛a(chǎn)品超過保質(zhì)期，粘結(jié)力度大幅度下降;

　　④產(chǎn)品儲存不當，吸潮后粘結(jié)力大幅度下降;

　?、莼鶎游矢?，導(dǎo)致膩子干燥速度很快，沒有充足的水分進行固化。

　　▲解決方法

　　①內(nèi)墻膩子面層拋光時要掌握適宜的拋光時間，拋光的最佳時期就是待膩子表面水印消失后，立即進行拋光。實踐證明，飾面1~2m2就應(yīng)該進行壓平或拋光處理;

　?、谕鈮δ佔颖砻娓稍锖螅M行適度打磨，并進行充分的淋水保養(yǎng)，一般保養(yǎng)分為兩次或兩次以上進行，如果有必要，請用透明封閉底漆兌水(1：5)作為第二道淋水液，效果會更好;

　?、郛a(chǎn)品一定要在保質(zhì)期內(nèi)使用，如果超過保質(zhì)期，必須進行試刮，經(jīng)檢驗合格后，再行施工;

　?、墚a(chǎn)品一定要注意防水處理，應(yīng)存在在陰涼干燥處，并且保證包封完好;

　?、菹奶旎蚋邷貜婏L(fēng)氣候條件下，在施刮膩子前最好先用清水潤濕墻面，墻面表面無明水后即可施刮膩子。

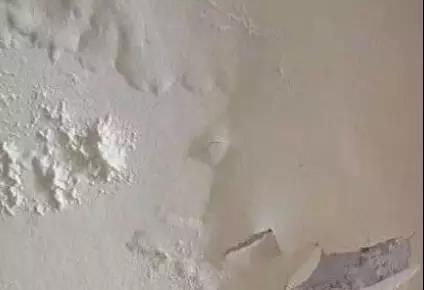

　　三、脫落

　　▲現(xiàn)象

　　指膩子與基層之間粘結(jié)強度差，直接從基層脫落。

　　▲產(chǎn)生原因

　?、倥f墻面很光滑(如鋼化膩子、聚氨酯等油性漆)，膩子粉與其表面粘結(jié)牢度差;

　?、谛聣γ媸褂媚０鍧沧ⅲ砻婀饣液写罅康拿撃?廢機油或有機硅類);

　　③對于木質(zhì)底材、金屬底材等非砂漿底材(如三合板、五合板、刨花板、實木等)上直接施刮膩子，由于表面脹縮比不同，和該類產(chǎn)品吸水率較強，剛性的內(nèi)墻膩子不能隨之變形，一般在3個月后會造成脫落;

　?、苣佔映^保質(zhì)期，粘結(jié)強度降低。

　　▲解決方法

　?、夔P除脫落層，按下面的情況有針對地處理;

　?、趯εf墻面進行打磨，增加表面粗糙度，然后，用界面劑(10%環(huán)保膠水或?qū)Ｓ媒缑鎰┨幚?;

　?、塾贸颓逑磩┏舯砻娴拿撃┗蚱渌椭煞?，再行施刮膩子;

　?、懿捎秒p組分或?qū)Ｓ玫暮习迥佔舆M行施工;

　　⑤大理石、馬賽克、瓷磚等外墻表面請選用專用外墻翻新膩子打底。在膩子保質(zhì)期內(nèi)使用。

　　四、脫層

　　▲現(xiàn)象

　　膩子兩層之間或膩子和基底之間相互剝離。

　　▲產(chǎn)生原因

　?、倩缀写罅康拿撃?比如廢機油、蠟乳液);

　　②基底嚴重粉化，吸水量過大;

　?、鄣讓幽佔臃刍瘒乐?，下層膩子太硬，干燥太快也會造成脫落;

　?、軆蓪幽佔又g施工間隔過長，一般15天以上，飾面層有時也會造成脫層;

　?、菔┕ず蠡蚴┕ぎ斨心佔訉颖挥晁蚱渌鼭B透水浸潤，造成膩子有效成分流失，也會脫落;

　?、迌蓪幽佔哟钆洳缓侠怼?/p>

　　▲處理方法

　?、夔P除脫落層，重新選擇專用膩子批蕩;

　?、趪乐胤刍氖┕っ?，最好用10%封閉底漆稀釋液進行封固，待干燥后，再進行相應(yīng)的膩子層或其他施工;

　　③膩子尤其是內(nèi)墻膩子，盡可能縮短兩道膩子施工的間隔;

　?、茏⒁馐┕み^程防護，在膩子施工過程中或施工后8小時之內(nèi)，膩子最好不要被水浸潤。

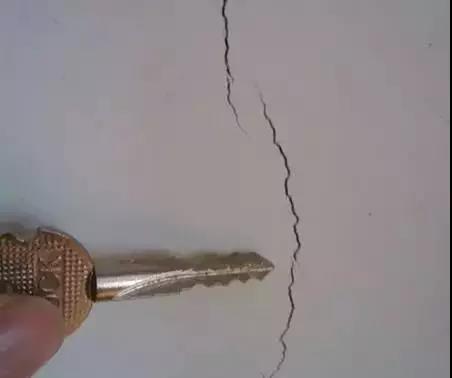

　　五、開裂

　　▲現(xiàn)象

　　膩子施工一段時間后，表面開裂。

　　▲產(chǎn)生原因

　　①基層未徹底干透就施工，施工要求基層的含水率≤10%;

　?、诘讓幽佔游锤赏?，就過面，表層先行干燥，而內(nèi)層還在繼續(xù)干燥過程中，造成層間干縮程度不一樣，容易開裂;

　　③基層處理時，補縫和補平材料未徹底干透，上面就施刮硬度較強的內(nèi)墻膩子，容易造成開裂;

　?、苁┕ぬ?，內(nèi)部干燥較慢，表面干燥速度較快，也容易造成開裂。

　　▲解決方法

　?、僖呀?jīng)開裂的膩子，需鏟除，如果裂紋不太大，也可采用柔性膩子進行第一道施工，然后按規(guī)范的施工方式進行施工;

　　②每道施工不宜太厚，兩道施工時間間隔一定要大于4小時以上，前道膩子徹底干透后，才進行后道施刮。

　　六、變黃

　　▲現(xiàn)象

　　指膩子施工完成后，不久即局部或全部呈現(xiàn)黃色。

　　▲產(chǎn)生原因

　　主要發(fā)生在室內(nèi)舊墻面，舊墻膩子使用了大量的PVA膠水，膠水老化分解，產(chǎn)生不飽和酸，不飽和酸與膩子中鈣離子反應(yīng)，生成相應(yīng)黃色的鈣鹽。

　　▲解決方法

　?、儆铆h(huán)保膠水滾涂兩遍，徹底干透后，再行施刮環(huán)保水性內(nèi)墻膩子;

　?、谟冒咨忾]底漆滾涂兩道，徹底干透后，再批刮膩子;

　?、廴坎捎酶酄钅佔邮┕?，或用板材膩子施工。

綠舟專業(yè)為您提供材料、配方分析、技術(shù)解決方案等一站式技術(shù)服務(wù)！

====聯(lián)系我們====

免費熱線：

公司官網(wǎng)：www.clwvvv.com

業(yè)務(wù)聯(lián)系電話：13759595099

了解更多服務(wù)，可以關(guān)注我們微信公眾號或者通過掃描下面微信二維碼。
