最近春意雅苑工地上出現(xiàn)了墻面開裂，工隊(duì)長(zhǎng)卻找不到原因，等綠舟小綠去了工地，了解到是舊墻翻新，先是在舊墻體的乳膠漆層上涂刷了墻固，然后批刮了2遍膩?zhàn)樱蚰テ秸笞龅娜槟z漆，觀測(cè)墻面，有細(xì)微的裂縫，不規(guī)則的蔓延，每面墻或多或少都有，輕敲墻體，有些裂縫處有空鼓，而有些裂縫則沒有?？展奶幙梢耘卸ㄊ腔鶎拥脑蛟斐傻牧鸭y，敲開墻面看，裂紋由基層開裂傳導(dǎo)至面層，導(dǎo)至了面層的開裂，沒有空鼓的地方，綠舟小綠用刀片斜切開膩?zhàn)訉樱冻龅睦蠅δ佔(zhàn)由嫌忻黠@的裂紋，可以判定是基層裂紋導(dǎo)致了面層的開裂。

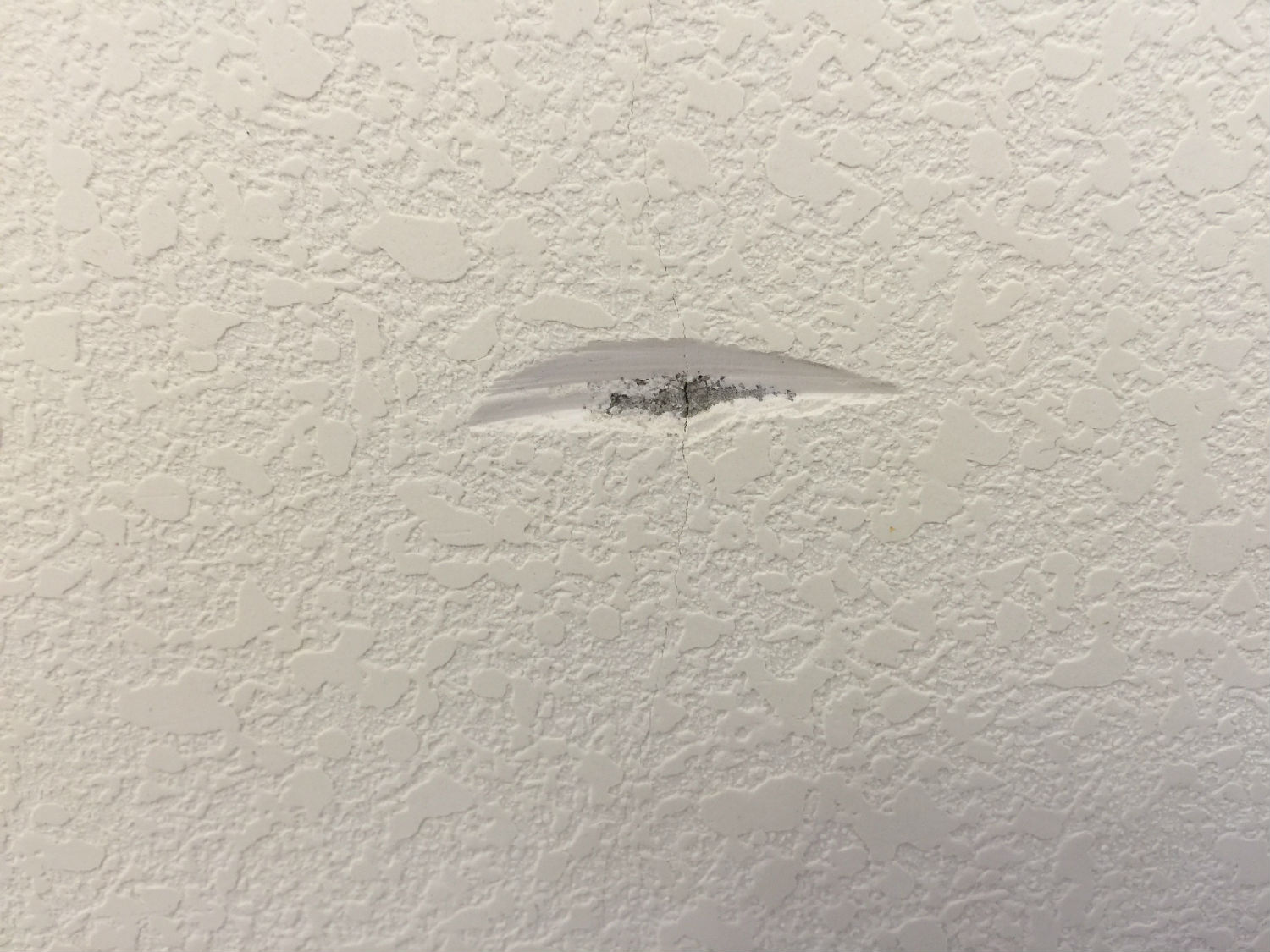

　　云潤(rùn)天陽(yáng)工地，砂灰墻上做的膩?zhàn)?，有三條裂紋，2條位于窗臺(tái)下方，豎向裂紋，明顯是結(jié)構(gòu)裂紋造成的面層開裂，用刀片斜切開膩?zhàn)訉?，露出砂灰層，砂灰層上很明顯的一條裂紋露出來(lái)。

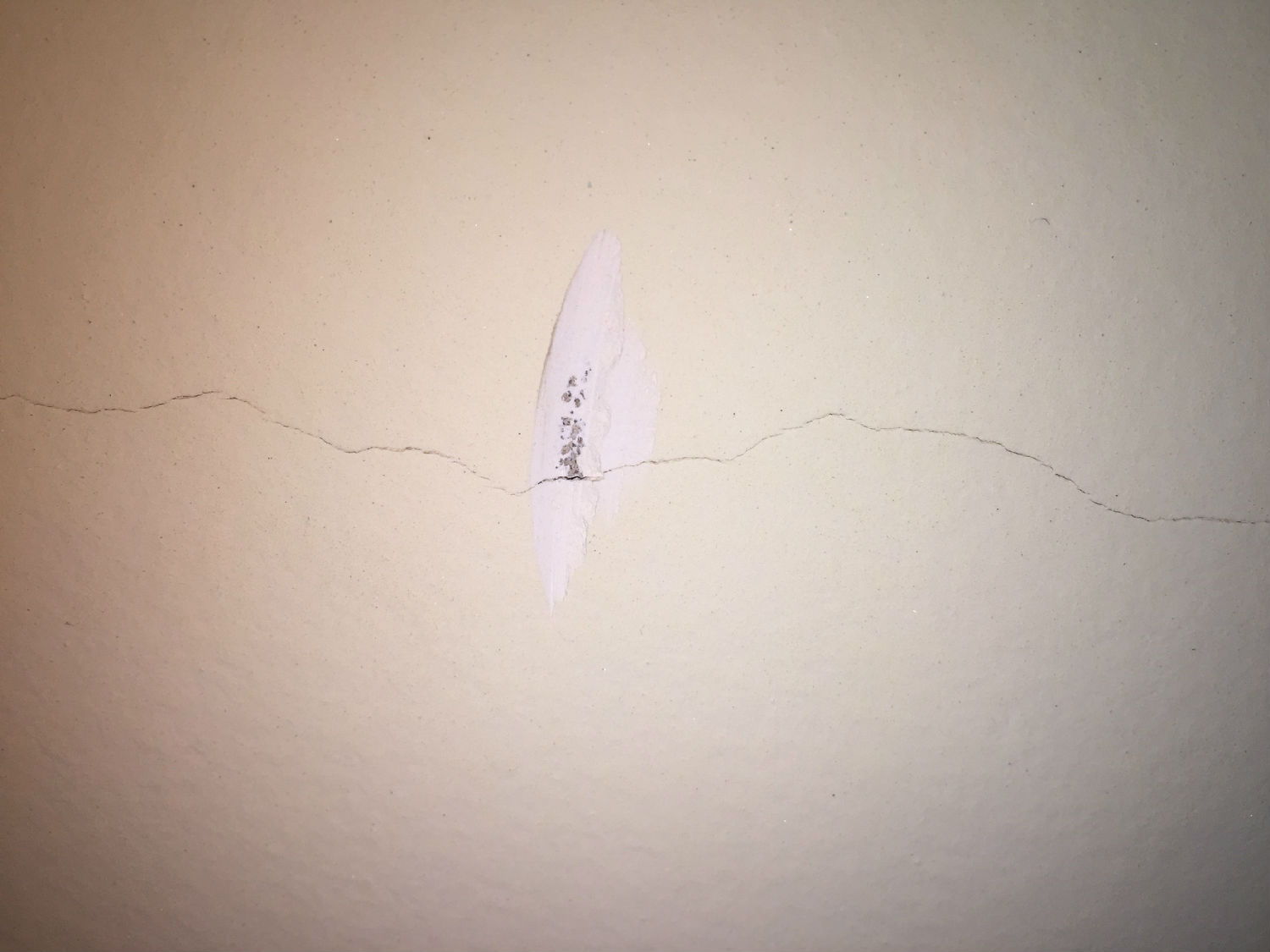

　　另一條裂紋位于新修的墻體上，橫向裂紋，應(yīng)該是砌墻的時(shí)候的結(jié)構(gòu)裂紋，用刀片斜切開膩?zhàn)訉樱冻錾盎覍?，砂灰層上很明顯的一條裂紋露出來(lái)。

　　怎樣才能避免類似的情況再次出現(xiàn)呢?要先從裂紋的形成說起。

　　墻體中常見的裂縫主要分成以下三類。

　　(一)溫度性裂逢這種裂逢是墻體中最常見的，這種裂逢常見于不同材料的交接處，如圈梁和磚砌體交接處的水平裂縫。一般材料都有熱脹冷縮的性能，房屋結(jié)構(gòu)由于周圍溫度變化引起變形，不同材料的膨脹系數(shù)不一樣，導(dǎo)至產(chǎn)生溫度性的裂逢。

　　(二)地基不均勻沉降引起的裂逢房屋在建成后，地基一般都會(huì)下沉。如果地基沉降不均勻，沉降大的部位與沉降小的部位發(fā)生相對(duì)位移，在墻體中產(chǎn)生剪力和拉力，當(dāng)這種附加內(nèi)力超過墻體本身的抗拉抗剪強(qiáng)度時(shí)，就會(huì)產(chǎn)生裂縫，且這些裂逢會(huì)隨地地基的不均勻沉降的增大而增大。這種裂逢一般成斜裂逢，且裂縫走向凹陷處。這種裂縫在建筑物下部比較明顯，由下向上發(fā)展，呈“八”字，倒“八”字﹑水平、豎逢等。當(dāng)長(zhǎng)條形建筑物中部沉降過大，則在房屋二端由下往上呈“八”字形裂逢，且首先在窗角上突破;反之，當(dāng)兩端沉降過大時(shí)，則形成兩端由下往上倒“八”字型裂縫，也首先在窗角上突破，也可在底層中部窗臺(tái)處突破形成由上至下豎縫;當(dāng)某一端下沉過大時(shí)，則在某端形成沉降端高的斜裂縫;當(dāng)縱橫墻交點(diǎn)處沉降過大，剛在窗臺(tái)下角形成上寬下窄的豎縫，有時(shí)還有沿窗臺(tái)下角的水平縫;當(dāng)縱橫墻凹凸設(shè)計(jì)時(shí)，由于一側(cè)的不均勻沉降，還可導(dǎo)致產(chǎn)生水平推力而形成力偶，從而導(dǎo)致交接處的豎縫。

　　(三)結(jié)構(gòu)性裂縫結(jié)構(gòu)性裂逢是由于上部荷載而引起的裂縫，表明墻體承載力不足或存在較大問題。因房屋結(jié)構(gòu)的原因產(chǎn)生的裂縫主要有以下幾種情形：結(jié)構(gòu)設(shè)計(jì)有差錯(cuò)，由于計(jì)算荷載時(shí)有遺漏，構(gòu)造不合理造成結(jié)構(gòu)不合理而引起的;砌體施工質(zhì)量差，墻體砌筑時(shí)灰逢不飽滿﹒厚度不均勻﹒組砌方式不符合要求等，砌筑磚墻時(shí)，未對(duì)磚塊濕水，采用干磚上墻等都會(huì)降低砌體承載力，使墻體日后出現(xiàn)裂縫;在實(shí)際生活中經(jīng)常因?yàn)樵诜课萁ǔ珊舐裨O(shè)各種管線穿過墻體，破壞墻體整體性，減少了墻體載面面積，削弱了墻體承載力，從而引起墻體裂縫;改變房屋用途，加大使用荷載或增加振動(dòng)力，從而使墻體受到破壞，引起墻體裂縫。
