綠舟天然真石漆并不是單一的一種產(chǎn)品，而是一個(gè)完整的產(chǎn)品系統(tǒng)，配套產(chǎn)品包括膩?zhàn)印⒌灼?、面漆、主材，因此，系統(tǒng)就是用系統(tǒng)的方法去做，才能最大化的保證真石漆的質(zhì)量，今天，綠舟技術(shù)部與您分享下這些小小心得。

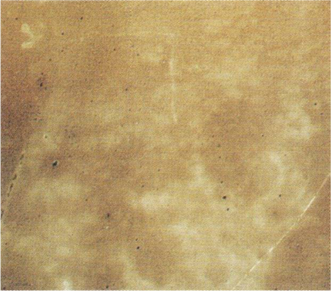

一、遇水發(fā)白 抗水性差

現(xiàn)象及主要原因：一些真石漆經(jīng)過雨水沖刷和浸泡后會(huì)明顯發(fā)白，天氣晴朗后又恢復(fù)原來的狀態(tài)，這是真石漆抗水性差的直接表現(xiàn)。

原因一：乳液品質(zhì)較低

低檔或低價(jià)位乳液為了增加乳液的穩(wěn)定性，往往會(huì)加入過量的表面活性劑，這些表面活性劑會(huì)大大降低乳液本身的耐水性。

原因二：乳液用量過低

高品質(zhì)的乳液價(jià)格較高，廠家為了節(jié)約成本，只添加少量的比例乳液，從而使得真石漆干燥后漆膜疏松、不夠致密，漆膜吸水率比較大，黏結(jié)強(qiáng)度也相應(yīng)降低，一旦遇到長(zhǎng)時(shí)間的陰雨天氣，雨水就會(huì)滲透到漆膜里，導(dǎo)致真石漆發(fā)白。

原因三：增稠劑過量

廠家在制造真石漆時(shí)，往往會(huì)加入大量的羧甲基纖維素、羥乙基纖維素等作為增稠劑，這些物質(zhì)都屬于水溶性或親水性，涂料成膜后留在涂層中，大大降低涂層的耐水性能。

解決方法：

1、選擇優(yōu)質(zhì)乳液  要求廠家選用耐水性非常優(yōu)良的高分子丙烯酸聚合物作為成膜物質(zhì)，從源頭上提高真石漆的耐水性。

2、增加乳液比例

要求廠家增加乳液的比例含量，對(duì)真石漆乳液的添加量做大量的對(duì)比試驗(yàn)，確保真石漆施工后得到一個(gè)致密完整的漆膜，阻擋雨水的侵襲。

3、調(diào)整親水物質(zhì)配比

為保證產(chǎn)品的穩(wěn)定性和施工性，添加纖維素等親水物質(zhì)是必需的，關(guān)鍵是找到一個(gè)精確的平衡點(diǎn)，這就需要要求廠家通過大量反復(fù)的試驗(yàn)，研究纖維素等親水性物質(zhì)的合理配比。既保證產(chǎn)品的效果，又能將對(duì)耐水性的影響降到最低。

二、噴涂飛濺 浪費(fèi)嚴(yán)重

現(xiàn)象及主要原因：有些真石漆在進(jìn)行噴涂時(shí)會(huì)掉砂，甚至?xí)奶庯w濺，嚴(yán)重時(shí)可浪費(fèi)1/3左右。

原因一：碎石級(jí)配不當(dāng)

真石漆中天然碎石顆粒不能采用均勻大小的顆粒，必需采用大小不同的顆?；旌洗钆?，如果采用均勻顆?；蝾w粒搭配不合理，均會(huì)造成噴涂飛濺。

原因二：施工操作不當(dāng)

可能是噴槍口徑太大、噴槍壓力選擇不當(dāng)?shù)纫蛩匾矔?huì)造成飛濺。

原因三：涂料稠度不當(dāng)

涂料稠度調(diào)制不當(dāng)也會(huì)造成噴涂時(shí)掉砂和飛濺，嚴(yán)重浪費(fèi)材料。

解決方法：

1、調(diào)整碎石級(jí)配

通過施工現(xiàn)場(chǎng)觀察發(fā)現(xiàn)，過多使用粒徑小的天然碎石會(huì)使漆膜表面質(zhì)感偏低;過度使用粒徑大的碎石，則容易造成飛濺和掉砂，只有按一定級(jí)數(shù)配比，才能達(dá)到均勻統(tǒng)一。

2、調(diào)整施工操作

如果是噴槍原因，則需要調(diào)整噴槍口徑和壓力。

3、調(diào)整涂料稠度

如果是涂料稠度造成原因，則需要調(diào)整稠度。

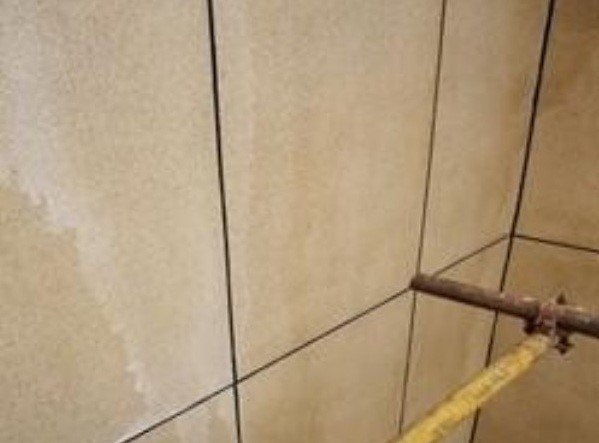

  三：真石漆發(fā)花

現(xiàn)象及主要原因：

原因一：基層酸堿度的影響，酸堿度大于9，就會(huì)導(dǎo)致發(fā)花現(xiàn)象。

原因二：施工過程中薄厚不均勻容易出現(xiàn)發(fā)花，此外真石漆噴涂用量過少、漆膜太薄也會(huì)造成發(fā)花現(xiàn)象。

原因三：真石漆生產(chǎn)過程中，纖維素比例過高，是發(fā)花的直接原因。

解決方法：

  1、嚴(yán)格控制基層酸堿度，使用抗堿封閉底漆做封底處理，防止堿性物質(zhì)析出。

2、嚴(yán)格執(zhí)行正常施工用量，不偷工減料，正常的真石漆理論涂布量為3.0--4.5kg/平米左右

3、按合理比例控制作為增稠劑的纖維素含量。

  四、真石漆黃變

真石漆黃變簡(jiǎn)單來講就是顏色發(fā)黃，影響美觀。

現(xiàn)象及主要原因：生產(chǎn)商采用了較差的丙烯酸乳液作為粘結(jié)劑，乳液經(jīng)過太陽(yáng)紫外線照射會(huì)發(fā)生分解，析出有色物質(zhì)，最終造成黃變現(xiàn)象。

解決方法

要求廠家選用優(yōu)質(zhì)乳液作為粘結(jié)劑，提高產(chǎn)品品質(zhì)。

五、漆膜過軟

現(xiàn)象及主要原因：合格的真石漆漆膜會(huì)很硬，用指甲無法扣動(dòng)。漆膜太軟主要是由于乳液選擇不當(dāng)或含量較低，造成漆膜成膜時(shí)的涂層不夠緊密。

解決方法：生產(chǎn)真石漆時(shí)，要求廠家不能選用與制造乳膠漆相同的乳液，應(yīng)選擇粘結(jié)力較高、成膜溫度更低的復(fù)合溶液。

謝謝大家指導(dǎo)，因?yàn)槠脑?，這里就不累敘了，下期再見到，請(qǐng)大家繼續(xù)觀注。
